各機器のデータ
ＤＳ−８０００（ダイヤトーン３wayスピーカ）
周波数特性 ３５Ｈｚ〜４０ＫＨｚ、定格感度９３ｄｂ、クロスオーバー周波数５００Ｈｚ、３５００Ｈｚ
８１１Ｂのドライバー８０８−８Ｂ（ホーン、ドライバー共アルテック製）
周波数特性 ５００Ｈｚ〜２０ＫＨｚ、定格感度１０４ｄｂ
・アルテックのドライバー８０８−８Ｂでホーン８１１Ｂを駆動（５００Ｈｚ〜２０ＫＨｚを再生）
・ＤＳ８０００はウーハーのみ使用（３５ＫＨｚ〜５００Ｈｚを再生）
・クロスオーバー周波数は５００Ｈｚとしてネットワークを自作しドライバー８０８−８Ｂを駆動した。
クロスオーバー周波数５００Ｈｚ、ドライバーインピーダンス８Ω、ー１２ｄｂ/Octネットワークとして
コンデンサー、コイル値を算出するとそれぞれ２２μＦ、２.７ｍＨとなる。

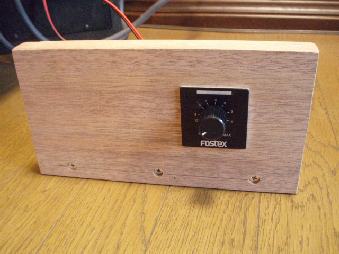

本来アッテネータは固定抵抗が望ましいが、ウハーと８１１Ｂドライバーの感度の差が大きく
固定抵抗値の予想も困難のようなので可変抵抗とした。
コンデンサー２２μＦは標準品があった。
コイルは３.０ｍＨが最寄値であったため、ＬＣＲメータを見ながらコイルを５〜６回ほどいて
所望の２.７ｍＨとした。
ＤＳ８０００
このスピーカのネットワークはスピーカ本体とは別筐体となっておりウーハのみ使用
する場合はスコーカ、ツイータへのケーブルを抜けばよい。
８Ω１００Ｗタイプ
２．７ｍＨにカットしボンドで固定した
ホーン８１１Ｂ
・ＤＳ８０００は躍動感のあるおおらかな鳴りであったが
その感じは変わっていない。
・周波数特性の違いによる高音の劣化はあまり感じられない。
・高音域の力強さが感じられる。
・視聴する耳の高さにより高音域のレベル差がある。
耳のレベルにホーンを向けたほうがよい。
・テナーサックスの音はリアル感が増した。
・ピアノ音はDS８０００の方が聞きやすい。
・調整したアッテネータのレベルは-15ｄｂあたりである。
クロスオーバー周波数５００Hzとした場合ホーンは８１１B
よりひとまわり大きい５１１Bがメーカ推奨であるから
５００〜８００Hzのあたりの落ち込みがあると思われる。
聞きなれたDS8000と比べれば音に新鮮味はある。

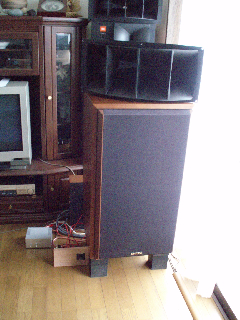

５１１Bホーンで聞いてみたくオークションで入手した。
かなりの大きさである。巾で１２ｃｍ大きい。
８１１Bホーンと比べると
・ピアノ音は低音から高音まで聞きやすい。
・テナーサックスは迫力がました。
・おおらかな鳴きっぷりはさらに増大した。
・音のヌケは良くなった。
DS8000と比べると
ダイヤトーンDS8000は今はなきダイヤトーンが最後に
だしたスピーカである。ネットワークを別筐体とするなど
音にこだわりがされている。
あらゆる音楽を無難にかなでるスピーカである。
クラシックはDS8000、ジャズは５１１Bでというのが
現在での結果である。
